¿Cuánto peso soporta una estantería para palets? (Guía de expertos)

El sistema de estanterías para paletas Es el equipo de almacenamiento esencial de casi todos los almacenes modernos. Es el equipo crítico que se utiliza para maximizar el espacio de almacenamiento y optimizar la gestión del almacén. Pero hay una pregunta que quita el sueño a los gerentes de almacén: ¿Es seguro? ¿Cuánto peso soporta realmente este soporte?

Con más de 20 años de experiencia en proyectos de estanterías en HEDA SHELVESLo hemos visto todo, desde el almacenamiento minorista ligero hasta los grandes centros de distribución industrial. En general, un sistema estándar de estanterías para palés industriales está diseñado con una capacidad de carga de aproximadamente... 3-5 toneladas por capa, dependiendo de la configuración. Sin embargo, no es posible adivinar cuando la seguridad está en juego.

En este artículo, brindaremos una comprensión profunda de la capacidad de peso de las estanterías para paletas, ofreceremos soluciones para cálculos precisos y compartiremos un estudio de caso del mundo real de nuestra cartera.

Conclusiones clave

• Capacidad estándar:Las estanterías para paletas de servicio pesado comunes pueden soportar hasta 5 toneladas por capa con las especificaciones adecuadas.
• Límites de alta densidadLos sistemas de alta densidad (como los racks Shuttle o Flow) a menudo se optimizan para 1 a 3 toneladas por capa/posición para equilibrar la automatización y el estrés.
• Factores críticos: La resistencia de las vigas y los marcos verticales es el factor más importante que afecta la capacidad.
• Seguridad ante todo: Nunca almacene productos que superen la capacidad máxima nominal de la viga.

Comprensión de la capacidad de peso de las estanterías para paletas

Cuando hablamos de "capacidad", nos referimos a dos clasificaciones diferentes que funcionan juntas. Como expertos, les animamos a distinguirlas:

1. Capacidad del haz (por capa): Este es el peso máximo que puede soportar un par de vigas. Por ejemplo, si tiene dos palés de 1500 kg cada uno colocados en un mismo nivel, la capacidad de su viga debe ser de al menos 3000 kg.

2. Capacidad del bastidor vertical (bahía total): Este es el peso total que pueden soportar los marcos verticales. Incluye el peso de todas las capas combinadas.

Nota del experto: La mayoría de las fallas en las cajas de rack se deben no a la resistencia del acero, sino a la distribución desigual del peso. Asegúrese siempre de que la carga esté distribuida uniformemente (UDL).

Factores que determinan la capacidad de las estanterías para paletas

¿Por qué un rack puede soportar 1000 kg y otro 5000 kg? Es cuestión de ingeniería.

Perfil de viga y espesor de placa

Como componentes horizontales que soportan cargas directamente, los tipos de vigas más comunes incluyen vigas cajón y vigas de escalera. El espesor de la viga y la sección transversal del perfil determinan la capacidad de carga. Las secciones transversales más profundas y las vigas más gruesas y resistentes mejoran la capacidad de carga y la durabilidad.

En HEDA nos centramos en dos aspectos:

• Altura del perfil: Se refiere a la altura vertical de la cara de la viga (p. ej., 100 mm, 120 mm o 160 mm). Una mayor altura del perfil de la viga refuerza la resistencia a la flexión de la estructura del puente y reduce la deformación bajo presión.
• Espesor (Especificación): Fabricado en acero de alta resistencia, el espesor estándar varía de 1,5 mm a 2,0 mm. Cada aumento de 0,5 mm en el espesor del acero aumenta significativamente la capacidad de carga y la resistencia a la torsión.

Al seleccionar un sistema de estanterías, priorice las especificaciones de las vigas, ya que estos parámetros determinan directamente la capacidad de carga de las vigas de las estanterías para paletas.

Construcción de marco vertical

Los marcos verticales toman la carga vertical total de todo el espacio y la transfieren al piso.

• Tamaño de la columna: Los tamaños comunes como 80 x 60 mm, 90 x 70 mm o 100 x 70 mm determinan cuánto peso total puede soportar el compartimento.
• Espaciamiento vertical entre vigas: Este es un factor oculto. Si el primer nivel de vigas tiene 2 metros de altura, el montante tiene una distancia sin soporte considerable, lo que reduce su capacidad. Añadir un nivel de vigas, de hecho, aumenta la estabilidad del marco al reducir esta distancia.

Longitud de la viga

Con nuestros 20 años de experiencia en el diseño de sistemas de estanterías, la longitud de la viga limitada a 3 m puede equilibrar la posición de la paleta y la capacidad de carga..A medida que aumenta la distancia entre los dos montantes, la capacidad de la viga disminuye.

Por ejemplo, una viga de 120 mm podría soportar 3.000 kg a la vez. 2.300 mm de longitud, pero esa misma viga solo puede sostener con seguridad 2.000 kg si se estira hasta un 3.300 mm de longitud.

Tipos de estanterías para palets y sus capacidades de peso

Los diferentes tipos de estanterías para palés están diseñados para capacidades de peso y fines operativos específicos. Seleccionar el sistema correcto según las necesidades de carga es fundamental para mantener la seguridad estructural y maximizar la eficiencia del almacén.

Estanterías selectivas para palets

Las estanterías selectivas para palés son los sistemas más utilizados y están diseñadas para soportar cargas industriales de medianas a pesadas. En HEDA SHELVES, las diseñamos para soportar entre 1000 y 5000 kg por nivel, lo que las hace muy versátiles para la mayoría de las industrias.

• Ideal para: almacenes que requieren accesibilidad del 100 % a cada pallet y rotación frecuente de stock (FIFO).

• Información sobre la capacidad: la capacidad se ajusta fácilmente seleccionando diferentes perfiles de viga (desde 100 mm hasta 160 mm).

Estanterías de doble profundidad

Las estanterías de doble profundidad son una variante de alta densidad de las estanterías selectivas que almacenan palets en doble profundidad. Al tener capacidad para dos palets por carril y nivel, la resistencia de las vigas es fundamental.

• Capacidad: Normalmente soporta hasta 5.000 kg por capa.
• Ideal para: empresas que buscan aumentar la densidad de almacenamiento entre un 30 y un 40 % utilizando una operación LIFO (último en entrar, primero en salir).

Racks de autoservicio y de autoservicio

Se trata de soluciones de almacenamiento de alta densidad donde las carretillas elevadoras entran en la propia estructura de la estantería. En lugar de vigas, utilizan rieles para soportar los palets.

• Capacidad: Estos sistemas están diseñados para almacenamiento a granel de alta resistencia, que a menudo supera los 1500 kg por posición de palé.

• Ideal para: grandes cantidades del mismo SKU donde los pallets se apilan en varios niveles de altura y profundidad.


Estanterías voladizas

Los estantes voladizos cuentan con un diseño especializado con brazos que se extienden desde una columna central, específicamente para artículos que no caben en pallets estándar.

• Capacidad: Dependiendo de la longitud y el calibre del brazo, pueden soportar entre 1.000 kg y 3.000 kg por par de brazos.

• Ideal para: artículos largos o voluminosos, como madera, tubos de acero y muebles.

Estanterías para lanzaderas de radio

Este sistema semiautomático de alta densidad utiliza una lanzadera robótica para transportar cargas a través de los carriles profundos del estante.

• Capacidad: La mayoría de las lanzaderas están diseñadas para soportar entre 1.000 kg y 1.500 kg por palé.
• Ideal para: almacenamiento en frío y bienes de consumo de rápido movimiento (FMCG) donde se requiere alta velocidad y máxima utilización del espacio.

Trasiego por gravedad

También conocidos como “almacenamiento en vivo”, estos estantes utilizan rodillos inclinados para mover pallets desde el lado de carga al lado de picking mediante gravedad.

• Capacidad: Generalmente admite entre 1.000 kg y 3.000 kg por capa.
• Ideal para: productos perecederos y entornos de picking de gran volumen que requieren una estricta rotación FIFO.

Capacidad de carga máxima de las estanterías para palés comunes (básicas según el estándar HEDA SHELVES)

Viga única

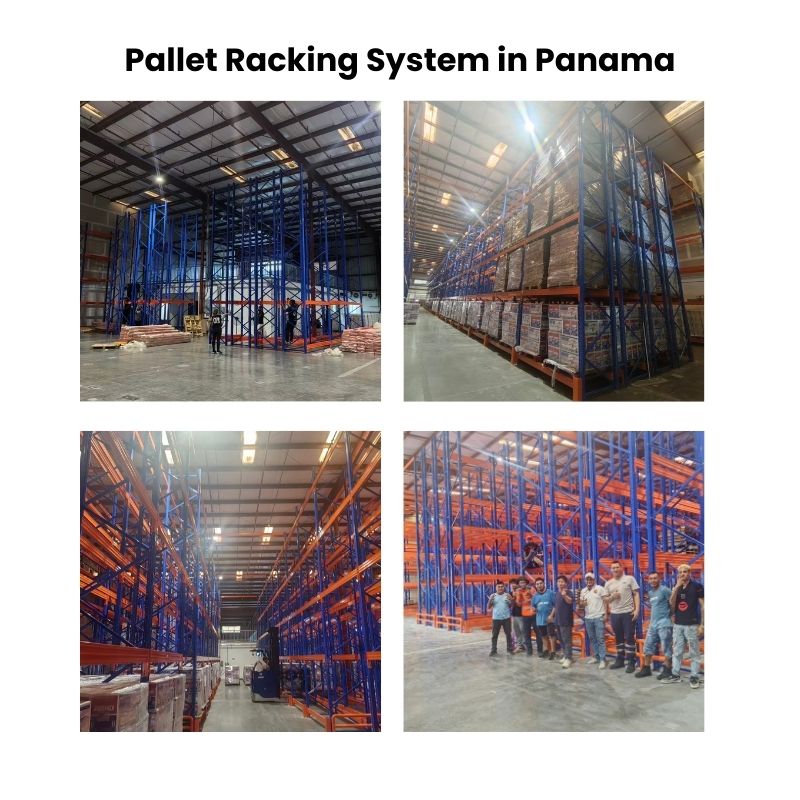

Caso práctico: Estanterías de carga pesada en Panamá

Desafío del cliente: Un gran centro logístico en Panamá necesitaba almacenar piezas de maquinaria industrial pesada. Requerían un sistema que pudiera soportar cargas extremas y a la vez mantener la estabilidad en una región sísmicamente activa.

Solución HEDA: Hemos diseñado un diseño personalizado Sistema de estanterías selectivas para trabajo pesado.

• Especificaciones: Utilizamos nuestro Vigas integradas de 160 mm Para lograr una capacidad de carga confiable de 3,5 toneladas por capa con una longitud de viga de 2700 mm.

• Seguridad: Instalamos protectores de columnas y protectores de bastidor para evitar daños en las carretillas elevadoras.

• Resultado: El cliente maximizó su espacio vertical de forma segura, sosteniendo piezas de maquinaria pesada que los racks estándar no podían soportar.

¿Buscas estanterías para paletas?

Si está buscando estanterías para palets en su almacén, ESTANTES HEDA ¡Te tiene cubierto!

De diseño de estanterías para palets a soporte de instalación en sitioOfrecemos soluciones de estanterías OEM/ODM que se adaptan a las necesidades de su negocio. Como se muestra en la información anterior, diseñamos estanterías para todo tipo de cargas, desde almacenamiento ligero hasta cargas industriales superpesadas.

¿Tiene alguna pregunta sobre nuestros productos? Contacte con nuestro amable equipo hoy¡Quien estará encantado de ayudarle con su consulta!

Preguntas frecuentes

P: ¿Cómo calculo el peso de mis pallets?

A: Pese su carga más pesada en palés (producto + peso del palé). Multiplique este resultado por el número de palés por nivel de viga. La capacidad de su viga debe superar este número total.

P: ¿Qué sucede si sobrecargo un rack?

A: La sobrecarga provoca la deflexión de la viga (arqueamiento). Si la viga se arquea más allá de su límite (generalmente 1/180 de su longitud), se ve comprometida estructuralmente y corre el riesgo de colapsar.

P: ¿HEDA Shelves puede personalizar la longitud de la viga?

A: Sí. Si bien 2300 mm, 2500 mm y 2700 mm son estándar, podemos fabricar vigas de cualquier longitud específica (por ejemplo, 1000 mm a 4000 mm) como se muestra en nuestras capacidades técnicas.
