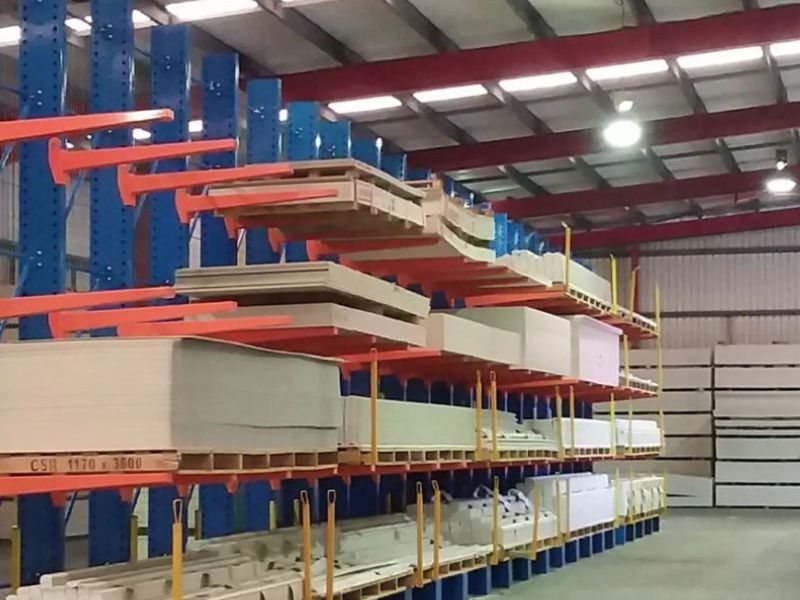

Nunca hay suficiente espacio en su almacén. Si busca maneras de almacenar sus productos largos, como tuberías, tubos o madera, considere las estanterías cantilever. Estas estructuras funcionan como un sistema de almacenamiento flexible en el almacén o en el exterior. Una vez instaladas las estanterías cantilever en su almacén, tendrá fácil acceso a productos con formas especiales.
Un sistema de estanterías cantilever es una solución de almacenamiento especializada que se caracteriza por una columna vertical central o montante con brazos horizontales que se extienden hacia afuera. Estos brazos actúan como la superficie principal de carga, soportando artículos que de otro modo serían difíciles de almacenar en estanterías estándar.
La característica distintiva de este sistema es la ausencia de columnas frontales, lo que proporciona un acceso despejado y sin obstáculos a los materiales desde la parte frontal. Este diseño está diseñado para manipular mercancías largas, de forma irregular o sin paletizar, ofreciendo una alternativa optimizada al apilamiento de dichos artículos en el suelo del almacén.
Los componentes fundamentales de un sistema voladizo incluyen:
Montantes/Columnas: Los soportes verticales principales, anclados al suelo para proporcionar estabilidad.
Bases: El elemento base que une el montante al suelo garantizando la estabilidad del rack.
Brazos: Las vigas horizontales que se extienden desde los montantes para sostener la mercancía almacenada. Suelen ser ajustables para adaptarse a diferentes dimensiones del producto.
Vigorizante: Componentes diagonales u horizontales que conectan los montantes proporcionando estabilidad lateral a todo el sistema.
La utilidad de las estanterías cantilever se ve reforzada por sus diversas configuraciones, que pueden adaptarse a necesidades operativas específicas. Las dos principales diferencias se basan en el material de construcción y la accesibilidad de las estanterías.
Esta distinción se basa en el proceso de fabricación y determina la resistencia y durabilidad del sistema.
Característica | Estantería voladiza estructural | Estantería voladiza laminada |
Material | Vigas en I de acero estructural laminado en caliente | Chapa de acero laminada en frío |
Fortaleza | Resistente, robusto y muy duradero. | De uso más ligero, adecuado para cargas medias. |
Durabilidad | Alta resistencia a daños por impacto. | Menos resistente a los impactos de carretillas elevadoras |
Instalación | A menudo se atornillan o se sueldan en la fábrica. | Montaje sencillo sin tornillos en obra |
Costo | Mayor inversión inicial | Más rentable |
Mejor para | Cargas pesadas, aplicaciones al aire libre, áreas de alto tráfico. | Cargas ligeras a medianas, entornos menos exigentes |
Las estanterías estructurales son la opción definitiva para entornos industriales exigentes donde las cargas pesadas y el uso frecuente son la norma. Los sistemas laminados, aunque menos robustos, ofrecen una opción más económica y flexible para aplicaciones con materiales más ligeros.
Esta clasificación se relaciona con el número de lados disponibles para carga y almacenamiento.
Bastidores de un solo lado: Estos sistemas tienen brazos que se extienden desde un lado de los montantes. Generalmente se instalan contra la pared para maximizar el espacio y crear un almacenamiento optimizado y de alta densidad a lo largo del perímetro.
Bastidores de doble cara: Estos sistemas incorporan brazos a ambos lados de los montantes, duplicando así la capacidad de almacenamiento por bahía. Son la solución ideal para crear un pasillo central en un almacén, duplicando la capacidad de carga y aumentando la densidad entre pasillos.
La función de un rack cantilever se basa en un principio de ingeniería simple pero eficaz: el apalancamiento. La base y las columnas verticales están firmemente ancladas al suelo, proporcionando una base estable. Al colocar una carga sobre los brazos, se crea una fuerza descendente que es contrarrestada por el montante, que transfiere eficazmente el peso a la base y al suelo.
El diseño frontal abierto facilita la carga y recuperación rápida de materiales mediante montacargas u otros equipos de elevación especializados, sin la obstrucción de postes verticales. Esta integridad estructural y la accesibilidad abierta permiten que un solo operador maneje cargas largas y voluminosas con mayor facilidad y seguridad.
Los estantes voladizos ofrecen una serie de ventajas estratégicas que mejoran la gestión del almacén y del inventario.
Utilización optimizada del espacio: Al trasladar artículos largos y difíciles de manejar del suelo al almacenamiento vertical, las empresas pueden recuperar valioso espacio operativo. Las estanterías cantilever transforman el espacio vertical no utilizado en un recurso de almacenamiento rentable, maximizando la superficie disponible para otras actividades o para almacenar más existencias.
Accesibilidad mejorada: La ausencia de columnas frontales permite un acceso sin obstáculos a todos los artículos. Esto mejora la eficiencia de la preparación de pedidos, reduce el tiempo de manipulación y minimiza el riesgo de daños a los productos durante el almacenamiento o la recuperación.
Estándares de seguridad mejorados: Almacenar artículos largos y pesados horizontalmente sobre un sistema estable reduce significativamente el riesgo de accidentes asociados con apilamientos inestables en el suelo. Pasillos más amplios y una visibilidad despejada para los operadores de montacargas contribuyen a un entorno de trabajo más seguro, mitigando el riesgo de tropiezos y colisiones.
Adaptabilidad excepcional: El diseño modular de los sistemas cantilever facilita su reconfiguración y expansión. Los brazos se ajustan fácilmente a diferentes alturas, adaptándose a una amplia gama de dimensiones de productos y requisitos de almacenamiento. Esta flexibilidad es fundamental para empresas con inventarios en constante evolución.
Durabilidad y longevidad: Fabricadas con acero de alta resistencia, las estanterías cantilever están diseñadas para una gran resiliencia industrial. Soportan las exigencias de un almacén con mucha actividad y ofrecen una solución de almacenamiento rentable y a largo plazo.
Determinar con precisión la capacidad de una estantería cantilever es crucial tanto para la seguridad como para el rendimiento. No se trata simplemente de una cifra, sino de un cálculo que involucra varias variables. La regla fundamental es que la capacidad total de los brazos por nivel nunca debe superar la capacidad total de los montantes.
Capacidad del brazo: Esto se refiere al peso máximo que puede soportar un solo brazo. Es fundamental distribuir la carga uniformemente entre todos los brazos de soporte para evitar deformaciones. El peso total a nivel de un brazo se divide entre el número de brazos que soportan la carga. Por ejemplo, una carga de 2276 kg (5000 libras) soportada por cinco brazos requiere que cada brazo tenga una capacidad de al menos 454 kg (1000 libras).
Capacidad vertical: Este es el peso máximo que puede soportar un solo montante. Para calcularlo, multiplique el peso por nivel por el número de niveles. Por ejemplo, si un sistema tiene cuatro niveles, cada uno con una carga de 1817 kg (4000 lb), la capacidad total del montante debe ser de al menos 7284 kg (16 000 lb).
Carga uniformemente distribuida (UDL): Las cargas deben distribuirse entre varios brazos para garantizar una distribución uniforme del peso. Una carga incorrecta, como colocar una carga pesada en la punta de un brazo, puede comprometer gravemente la integridad del rack y provocar un fallo estructural.
1. Marcar la base
Use una línea de tiza para marcar la línea central donde se colocarán los montantes. Mida con cuidado para asegurar la separación adecuada entre ellos (normalmente de 1,8 a 2,4 metros, según la carga).
2. Instalar las placas base
Coloque las placas base en los puntos marcados. En pisos de concreto, marque los orificios para los pernos de anclaje y perfore con brocas adecuadas. Instale los pernos de anclaje y apriételos según las especificaciones del fabricante con una llave dinamométrica.
3. Montar los montantes
Comience con los montantes de los extremos. Estos proporcionan estabilidad a todo el sistema. Asegúrese de que los montantes estén a plomo con el nivel y, si es necesario, arréglelos temporalmente. Instale los montantes intermedios, manteniendo una separación uniforme.
4. Instalar soportes horizontales
Conecte los montantes con los soportes horizontales en la parte trasera del rack. Esto proporciona una estabilidad estructural crucial. Siga al pie de la letra las especificaciones de par de apriete y el patrón de pernos del fabricante.
5. Montar los brazos
Instale los brazos voladizos a la altura deseada. Asegúrese de que estén nivelados y correctamente alineados. Los brazos deben inclinarse ligeramente hacia arriba (aproximadamente 1-2 grados) para evitar que los materiales se deslicen. Apriete todas las conexiones al par de apriete especificado.
6. Agregar funciones de seguridad
Instale topes o bordes en los brazos para evitar que los materiales se deslicen por los extremos. Considere añadir correas o redes de seguridad para mayor seguridad de la carga.
Las estanterías voladizas son una solución óptima para industrias y aplicaciones que implican materiales largos, de gran tamaño o de difícil manejo.
Aserraderos y materiales de construcción: Almacenamiento de distintas longitudes de madera, troncos, paneles de yeso y láminas de metal.
Plomería y HVAC: Organización de tuberías, tubos, conductos y otros elementos largos y cilíndricos.
Fabricación: Almacenamiento de barras, varillas de acero y otras materias primas utilizadas en la producción.
Muebles y venta al por menor: Almacenamiento de muebles grandes y voluminosos y rollos de alfombras.
La decisión de implementar un sistema cantilever surge de la necesidad de superar las limitaciones del almacenamiento tradicional. Cuando el espacio disponible es limitado, el acceso a artículos específicos del inventario es un desafío recurrente y el riesgo de daños al producto es una preocupación, las estanterías cantilever ofrecen una solución atractiva y de alto rendimiento.
Estantería voladiza Puede proporcionar a su almacén espacio adicional para almacenar eficazmente productos largos y de formas especiales. Puede instalar estanterías cantilever para garantizar que se ajusten a las especificaciones de sus instalaciones, como estanterías de pared para autopartes o almacenamiento de materiales de construcción en exteriores.
¿Busca una solución integral para el almacenamiento de inventario de artículos largos? Contacte con nuestro experto en sistemas de estanterías.
P1: ¿Cuáles son las principales diferencias entre las estanterías cantilever y las estanterías para paletas?
R: Las estanterías cantilever están diseñadas para artículos largos, voluminosos y sin paletizar, con acceso frontal abierto. Las estanterías para palés están diseñadas para mercancías paletizadas, con columnas frontales que pueden dificultar el acceso a cargas de gran tamaño.
P2: ¿Es posible utilizar estanterías cantilever en exteriores?
R: Sí, las estanterías cantilever de acero estructural pueden diseñarse para uso en exteriores. Suelen estar galvanizadas por inmersión en caliente para protegerlas contra la oxidación y la corrosión, y pueden equiparse con una marquesina o techo para resguardar los materiales de la intemperie.
P3: ¿Cómo sé si un sistema voladizo es la opción adecuada para mi almacén?
R: Las estanterías cantilever son una solución ideal si su inventario consta de artículos largos, voluminosos o de difícil manejo, como tuberías, madera, láminas de acero o muebles. También son muy beneficiosas para operaciones que buscan maximizar el espacio vertical y facilitar el acceso a los materiales.
P4: ¿Cuál es la altura máxima para un rack cantilever?
R: La altura máxima depende del diseño específico y del fabricante, pero los sistemas pueden diseñarse para que sean muy altos, a menudo superando los 10 metros, o contáctenos para personalizarlos.
P5: ¿Puedo agregar algo a mi sistema de estanterías voladizas existente?
R: Sí, gracias a su diseño modular, la mayoría de los sistemas cantilever son expandibles. Puede agregar montantes, brazos y tirantes para ampliar su sistema a medida que aumentan sus necesidades de almacenamiento.
